　　熔斷器符號及圖形，熔斷器是由熔體、外殼和支座3部分組成，其中熔體是控制熔斷特性的關鍵元件。熔體的材料、尺寸和形狀決定了熔斷特性。熔體材料分為低熔點和高熔點兩類。普通熔斷器的符號及圖形和快速熔斷器表示不同，下面我們來看看具體內容：

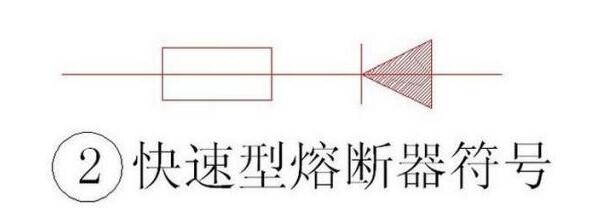

　　熔斷器的圖形符號(如下如)和文字符號為：FU

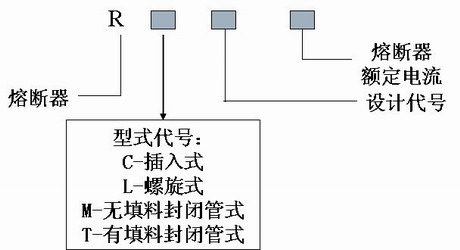

　　從圖中可以看出熔斷器的電路符號看起來和電路中電阻的符號很像，差別之處在于符號中間有條線穿過(比作熔絲)，而熔斷器的文字符號用大寫字母FU表示。而通過下圖我們便可直觀的看出熔斷器型號的命名規則并讀懂其含義了：

　　熔斷器(fuse)是指當電流超過規定值時，以本身產生的熱量使熔體熔斷，斷開電路的一種電器。熔斷器是根據電流超過規定值一段時間后，以其自身產生的熱量使熔體熔化，從而使電路斷開;運用這種原理制成的一種電流保護器。熔斷器廣泛應用于高低壓配電系統zd和控制系統以及用電設備中，作為短路和過電流的保護器，是應用最普遍的保護器件之一。
